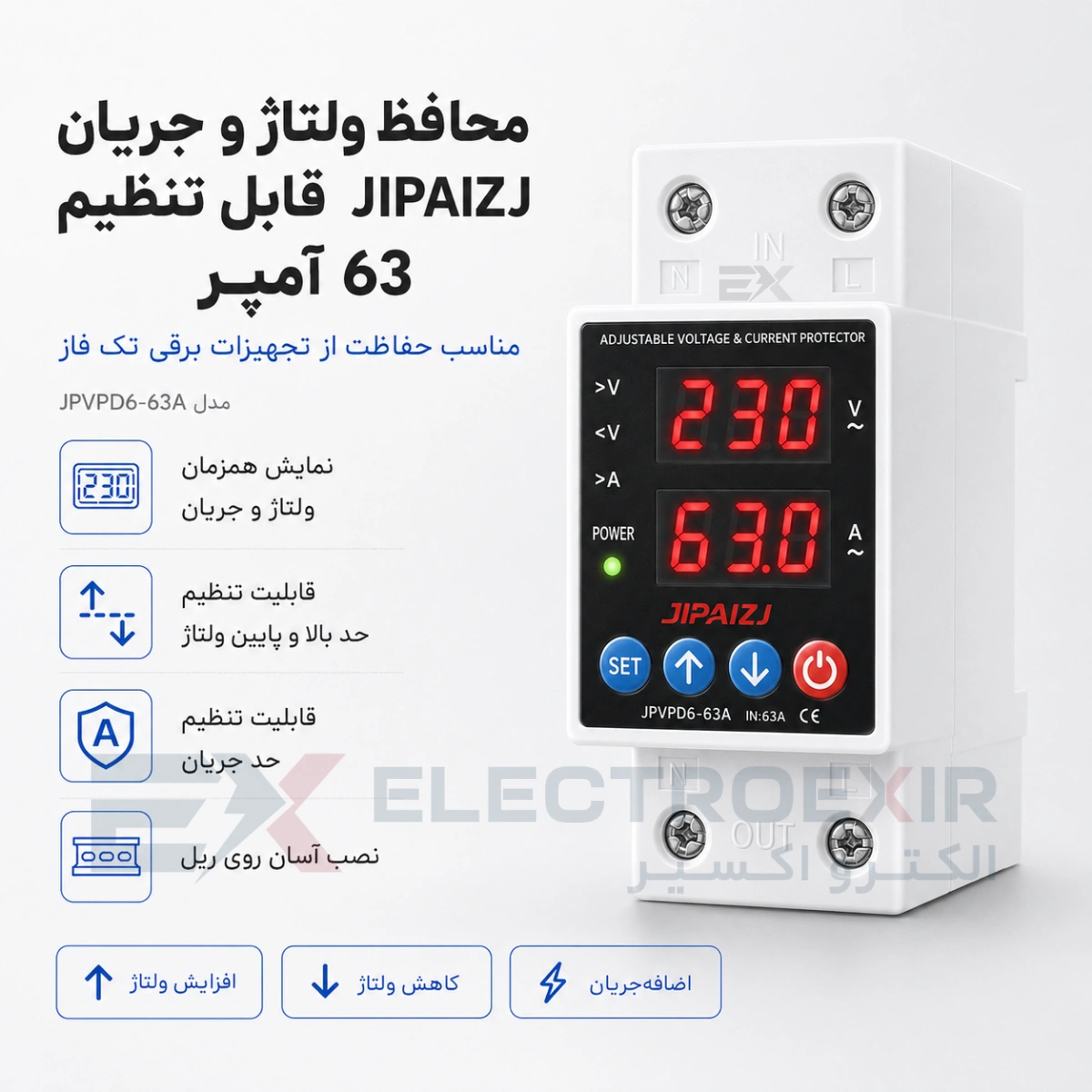

محافظ ولتاژ و جریان تکفاز ۶۳ آمپر جیپایزج مدل JPVPD6-63A
JIPAIZJ JPVPD6-63A 63A Single Phase Voltage and Current Protector
محافظ ولتاژ و جریان تکفاز JIPAIZJ مدل JPVPD6-63A یکی از تجهیزات حفاظتی کاربردی برای کنترل و پایش شرایط برق در مدارهای تکفاز است. این دستگاه با ظرفیت جریان تا ۶۳ آمپر، ولتاژ و جریان عبوری از مدار را بهصورت مداوم بررسی کرده و در صورت خارج شدن هر یک از پارامترها از محدوده تعیینشده، خروجی را قطع میکند.

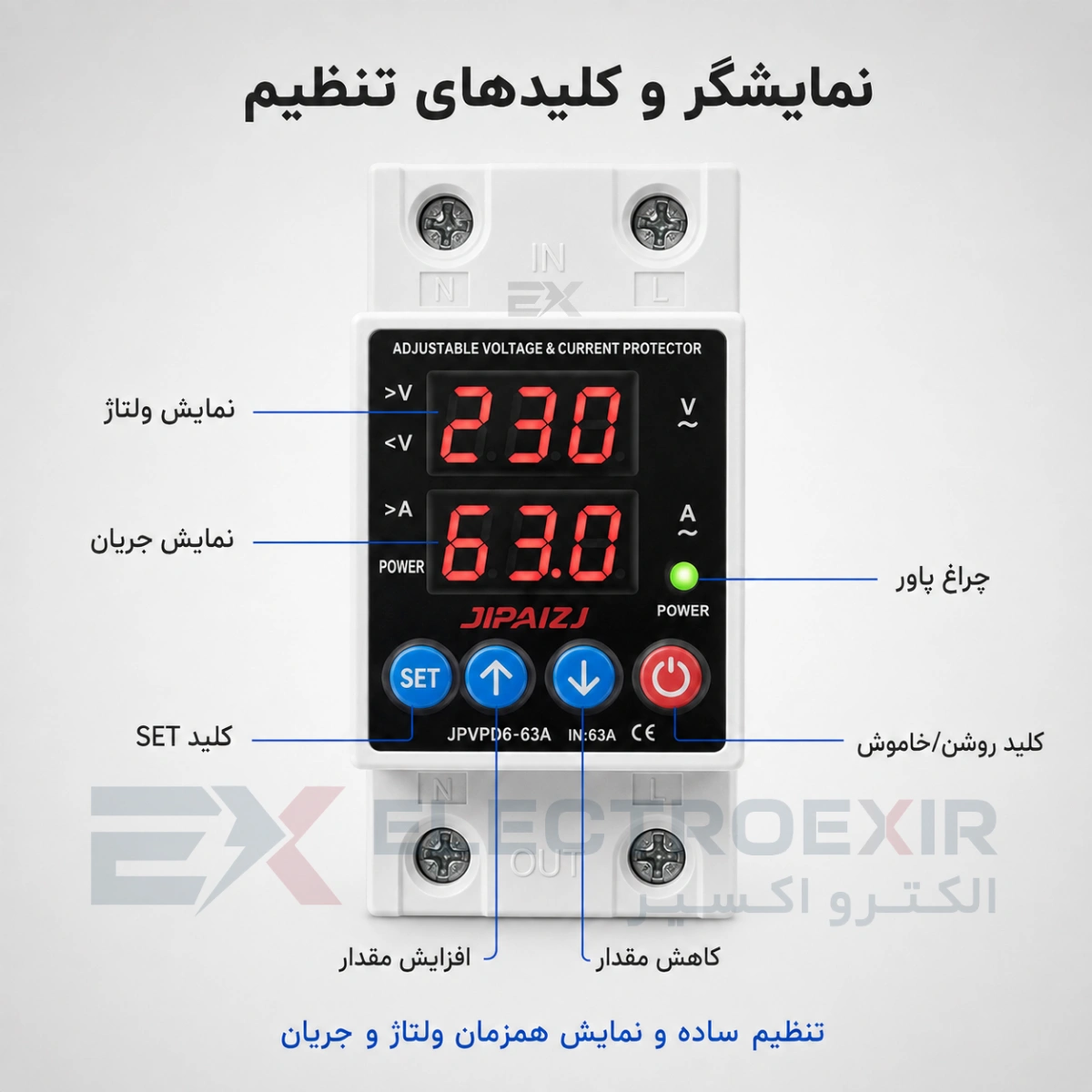

یکی از ویژگیهای مهم این مدل، وجود دو نمایشگر دیجیتال مجزا است که مقدار ولتاژ و جریان را بهصورت همزمان نمایش میدهند. به این ترتیب کاربر بدون نیاز به تجهیزات اندازهگیری جداگانه میتواند وضعیت برق ورودی و میزان جریان مصرفی را مشاهده کند.

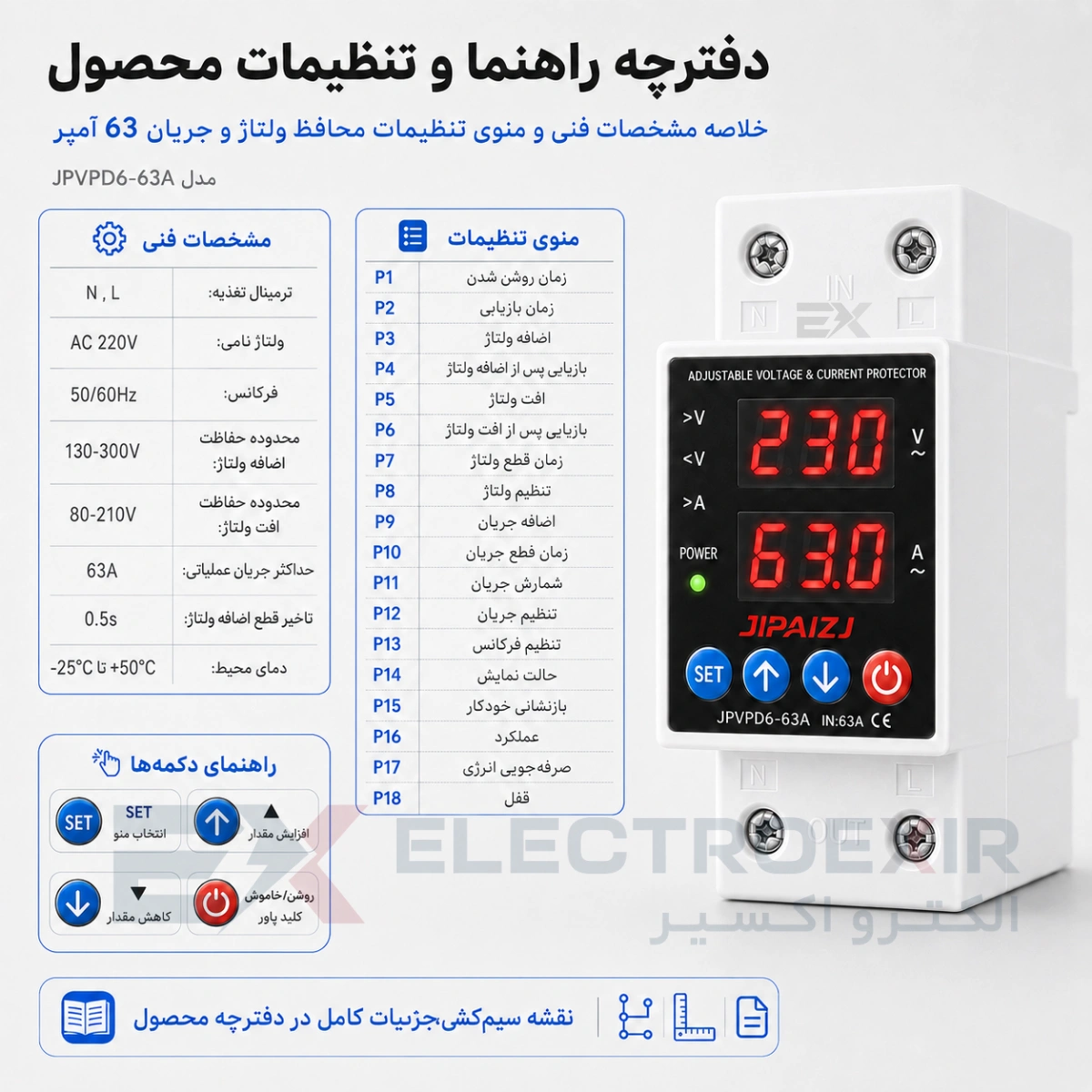

حد بالای ولتاژ، حد پایین ولتاژ، حداکثر جریان مجاز و زمانهای تأخیر از طریق کلیدهای SET، افزایش و کاهش روی پنل دستگاه قابل تنظیم هستند. محدوده حفاظت اضافهولتاژ دستگاه بین ۱۳۰ تا ۳۰۰ ولت و محدوده حفاظت افت ولتاژ بین ۸۰ تا ۲۱۰ ولت قابل تنظیم است. بنابراین میتوان عملکرد محافظ را متناسب با شرایط شبکه برق و نوع تجهیزات مصرفکننده تنظیم کرد.
در صورت بروز اضافهولتاژ، افت ولتاژ یا اضافهجریان، دستگاه خروجی را قطع میکند. پس از بازگشت شرایط برق به محدوده مجاز، محافظ با سپری شدن زمان تأخیر تعیینشده، مدار را بهصورت خودکار دوباره وصل میکند. این ویژگی به جلوگیری از اتصال سریع تجهیزات بلافاصله پس از نوسان یا برگشت برق کمک میکند.

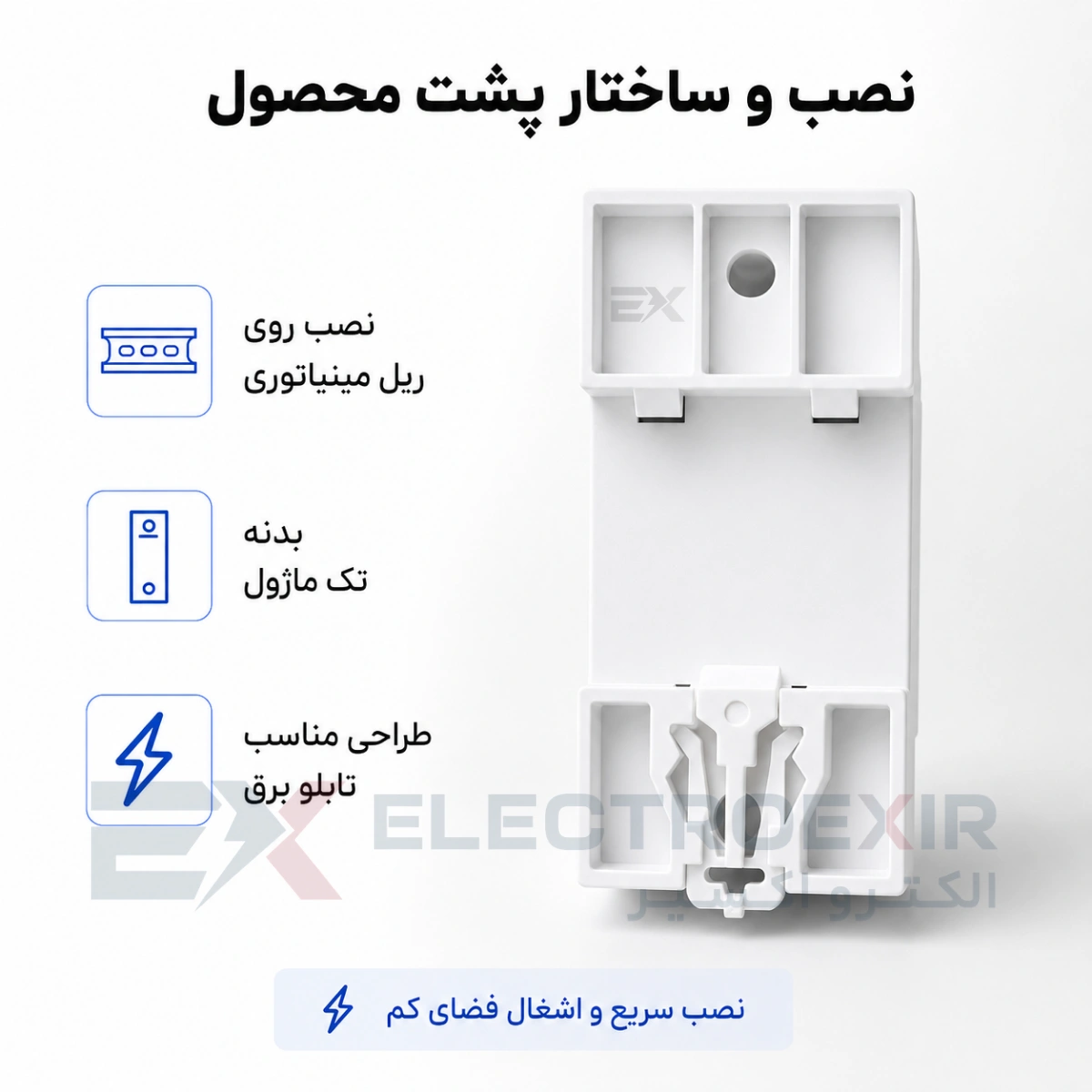

این مدل برای ولتاژ نامی AC 220V و فرکانس 50/60Hz طراحی شده و از طریق ترمینالهای ورودی و خروجی مستقیماً در مسیر برق نصب میشود. محصول فاقد سیم رابط و پریز بوده و برای نصب داخل تابلو برق و روی ریل DIN مناسب است.
ویژگیهای محصول:
• حداکثر جریان ۶۳ آمپر
• مناسب مدارهای برق تکفاز
• نمایش همزمان ولتاژ و جریان
• حفاظت در برابر افزایش ولتاژ
• حفاظت در برابر افت ولتاژ
• حفاظت در برابر اضافهجریان
• محدوده اضافهولتاژ قابل تنظیم ۱۳۰ تا ۳۰۰ ولت
• محدوده افت ولتاژ قابل تنظیم ۸۰ تا ۲۱۰ ولت
• قابلیت تنظیم زمان تأخیر
• وصل مجدد خودکار پس از عادی شدن شرایط برق
• کلیدهای SET، افزایش، کاهش و روشن/خاموش
• نصب روی ریل DIN داخل تابلو برق
• ولتاژ نامی AC 220V
• فرکانس کاری 50/60Hz
در مجموع، JIPAIZJ JPVPD6-63A گزینهای مناسب برای پایش همزمان ولتاژ و جریان و افزایش حفاظت تجهیزات متصل به مدارهای تکفاز است. برای عملکرد صحیح و ایمن دستگاه، جریان مصرفی، نوع بار، سطح مقطع سیمها و جریان راهاندازی تجهیزات موتوری باید پیش از نصب بررسی شود و نصب دستگاه توسط فرد متخصص انجام گیرد.
