محافظ ولتاژ و جریان سهفاز ۶۳ آمپر جیپایزج مدل JPVPS3-63VAS
JIPAIZJ JPVPS3-63VAS 63A Three Phase Voltage and Current Protector

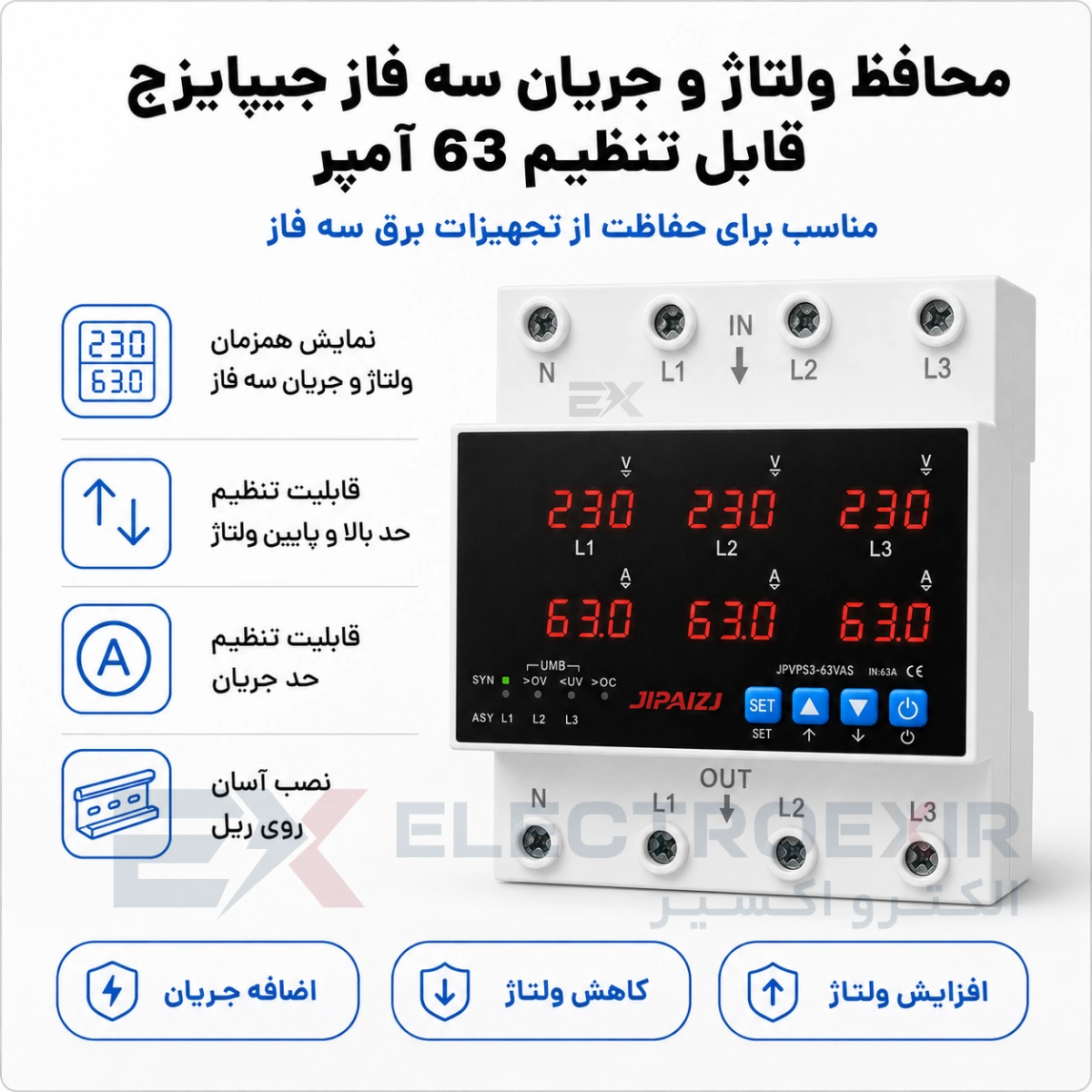

محافظ ولتاژ و جریان سهفاز JIPAIZJ مدل JPVPS3-63VAS یک تجهیز حفاظتی دیجیتال برای کنترل وضعیت شبکه و محافظت از مصرفکنندههای متصل به مدار سهفاز است. این دستگاه با حداکثر جریان کاری ۶۳ آمپر، وضعیت هر سه فاز را بهصورت مستمر پایش کرده و در صورت خارج شدن پارامترهای برق از محدودههای تعیینشده، خروجی مدار را قطع میکند.

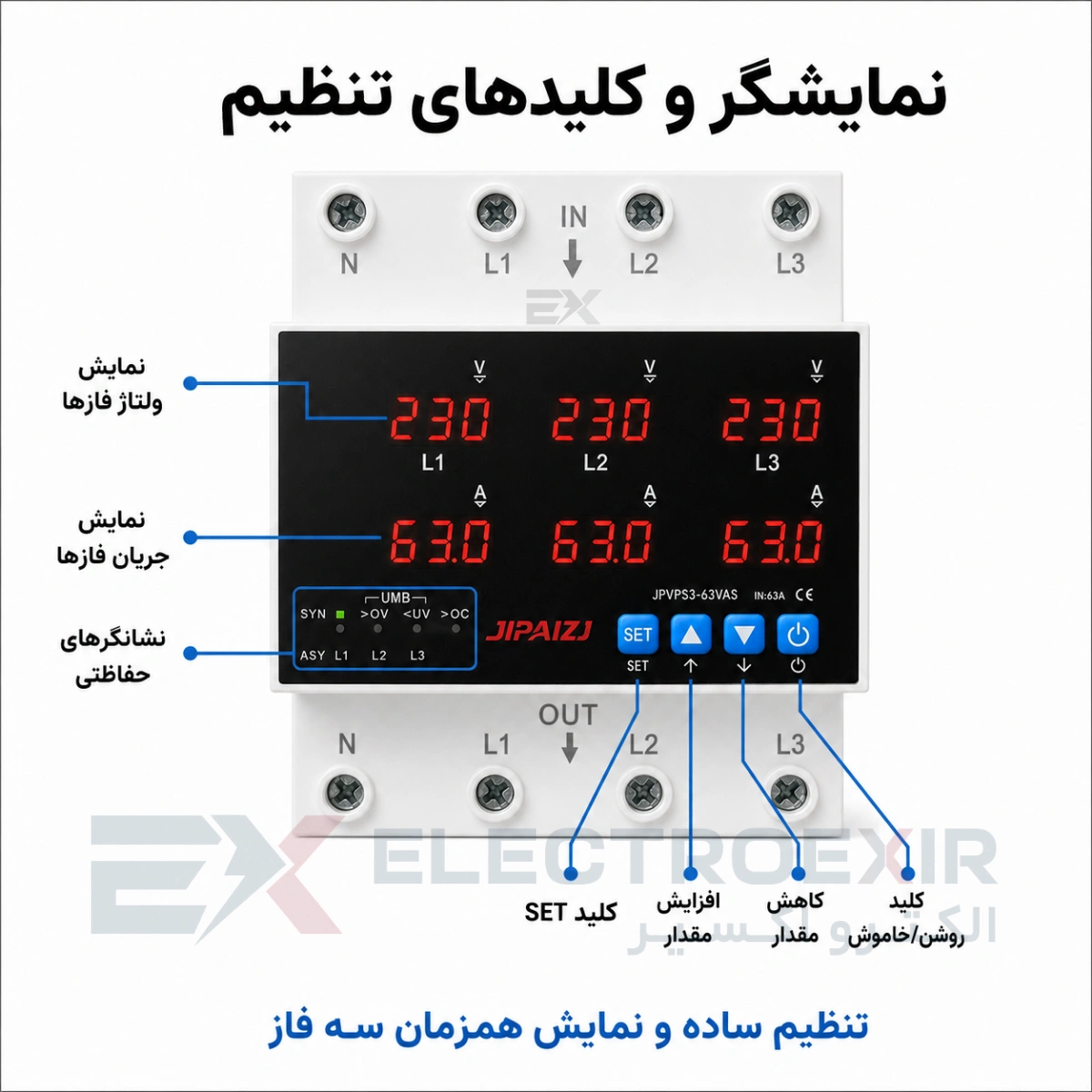

یکی از مهمترین ویژگیهای این مدل، برخورداری از شش نمایشگر دیجیتال برای نمایش همزمان ولتاژ و جریان هر سه فاز است. ولتاژ فازهای L1، L2 و L3 در ردیف بالایی و جریان هر فاز در ردیف پایینی نمایش داده میشود؛ بنابراین کاربر میتواند وضعیت شبکه سهفاز را بهصورت لحظهای و بدون نیاز به تجهیزات اندازهگیری جداگانه بررسی کند.

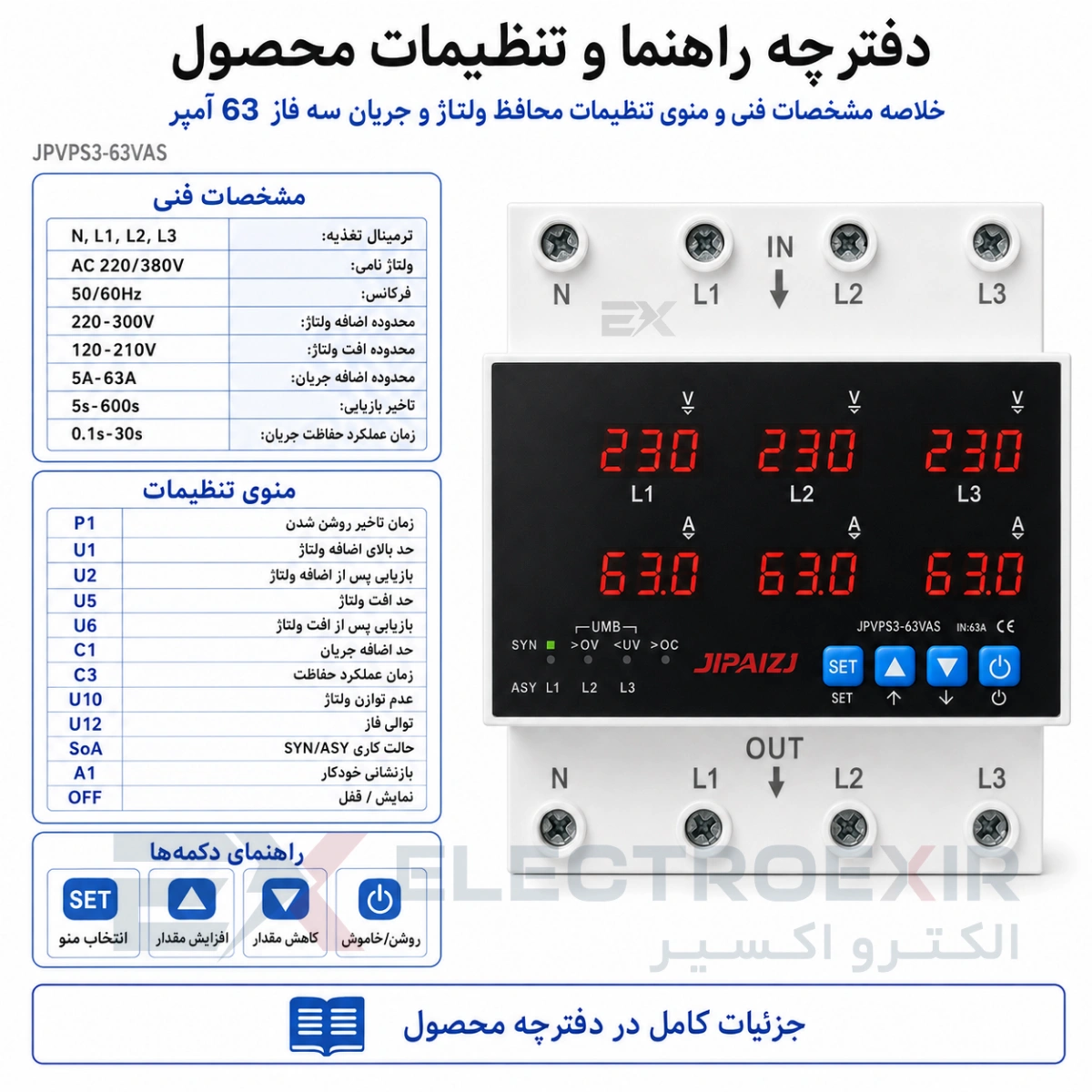

این محافظ امکان تنظیم حد بالای ولتاژ در محدوده ۲۲۰ تا ۳۰۰ ولت و حد پایین ولتاژ در محدوده ۱۲۰ تا ۲۱۰ ولت را فراهم میکند. حد حفاظت اضافهجریان نیز از ۵ تا ۶۳ آمپر قابل تنظیم است. در صورت افزایش یا کاهش غیرمجاز ولتاژ یا عبور جریان بیشتر از مقدار تعیینشده، دستگاه مطابق تنظیمات اعمالشده مدار را قطع میکند.
مدل JPVPS3-63VAS علاوه بر حفاظت ولتاژ و جریان، قابلیت کنترل عدم تعادل ولتاژ بین فازها و توالی فاز را نیز دارد. محدوده تشخیص عدم تعادل ولتاژ قابل تنظیم بوده و حفاظت توالی فاز نیز قابلیت فعال یا غیرفعال شدن دارد. این امکانات بهخصوص در مدارهای سهفاز و تجهیزات حساس به وضعیت فازها اهمیت دارند.
این دستگاه از دو حالت کاری SYN و ASY پشتیبانی میکند و امکان انتخاب نحوه عملکرد متناسب با شرایط مصرفکننده وجود دارد. پس از بازگشت شرایط برق به وضعیت مجاز، دستگاه با سپری شدن زمان بازیابی تعیینشده، خروجی را بهصورت خودکار مجدداً وصل میکند. زمان بازیابی در محدوده ۵ تا ۶۰۰ ثانیه قابل تنظیم است و زمان عملکرد حفاظت اضافهجریان نیز بین ۰.۱ تا ۳۰ ثانیه تنظیم میشود.

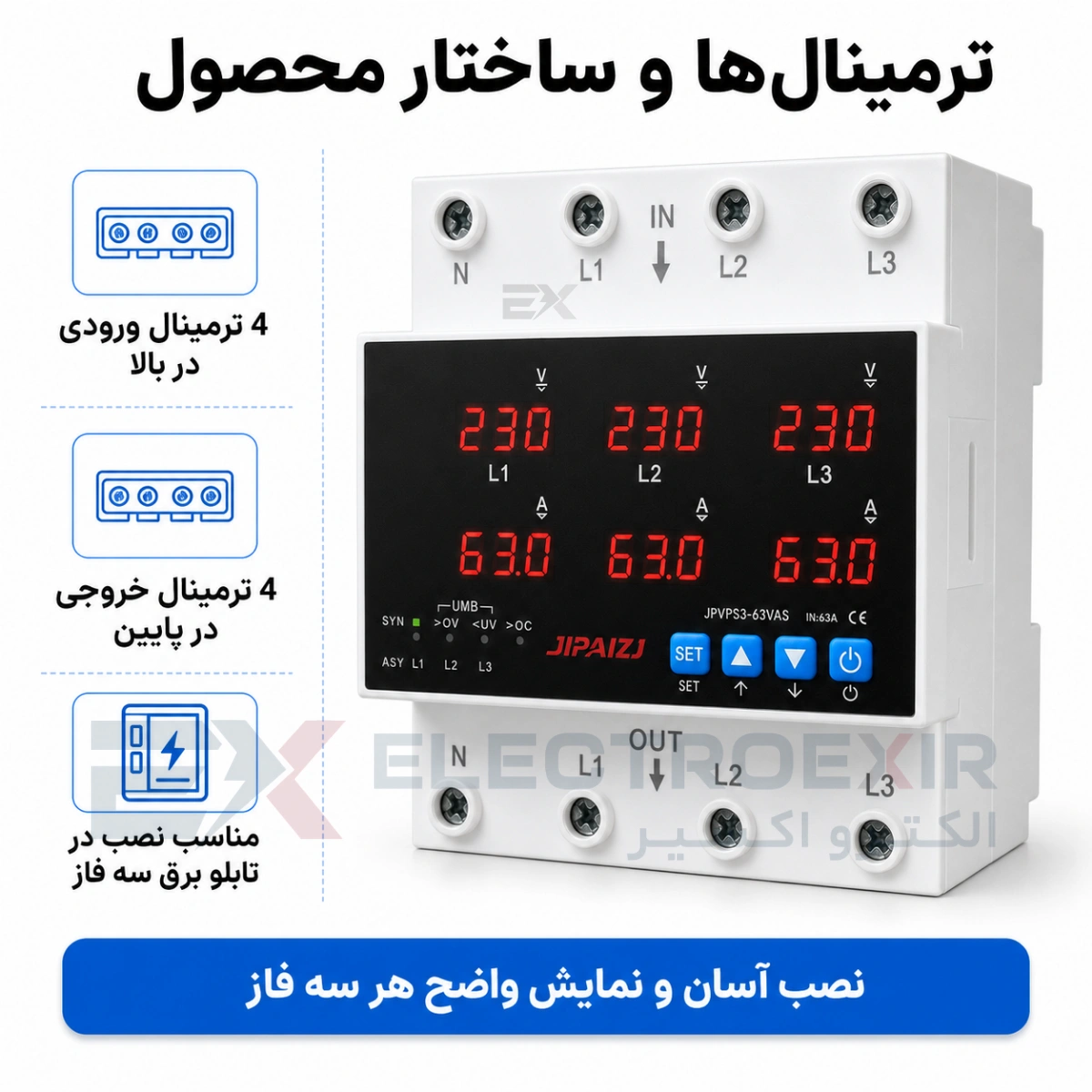

ولتاژ نامی دستگاه AC 220/380V با فرکانس 50/60Hz است. اتصال برق از طریق چهار ترمینال ورودی N، L1، L2 و L3 و چهار ترمینال خروجی متناظر انجام میشود. طراحی ریلخور محصول نیز امکان نصب مستقیم آن را داخل تابلوهای برق سهفاز فراهم میکند.
ویژگیهای محصول:
• حداکثر جریان ۶۳ آمپر
• مناسب مدارهای برق سهفاز
• ولتاژ نامی AC 220/380V
• فرکانس کاری 50/60Hz
• نمایش همزمان ولتاژ سه فاز L1، L2 و L3
• نمایش همزمان جریان هر سه فاز
• حفاظت در برابر افزایش ولتاژ
• حفاظت در برابر افت ولتاژ
• حفاظت در برابر اضافهجریان
• حد بالای ولتاژ قابل تنظیم از ۲۲۰ تا ۳۰۰ ولت
• حد پایین ولتاژ قابل تنظیم از ۱۲۰ تا ۲۱۰ ولت
• حد جریان قابل تنظیم از ۵ تا ۶۳ آمپر
• کنترل عدم تعادل ولتاژ بین فازها
• قابلیت حفاظت توالی فاز
• پشتیبانی از حالتهای کاری SYN و ASY
• زمان بازیابی قابل تنظیم از ۵ تا ۶۰۰ ثانیه
• زمان عملکرد حفاظت اضافهجریان قابل تنظیم از ۰.۱ تا ۳۰ ثانیه
• قابلیت وصل مجدد خودکار
• کلیدهای SET، افزایش، کاهش و روشن/خاموش

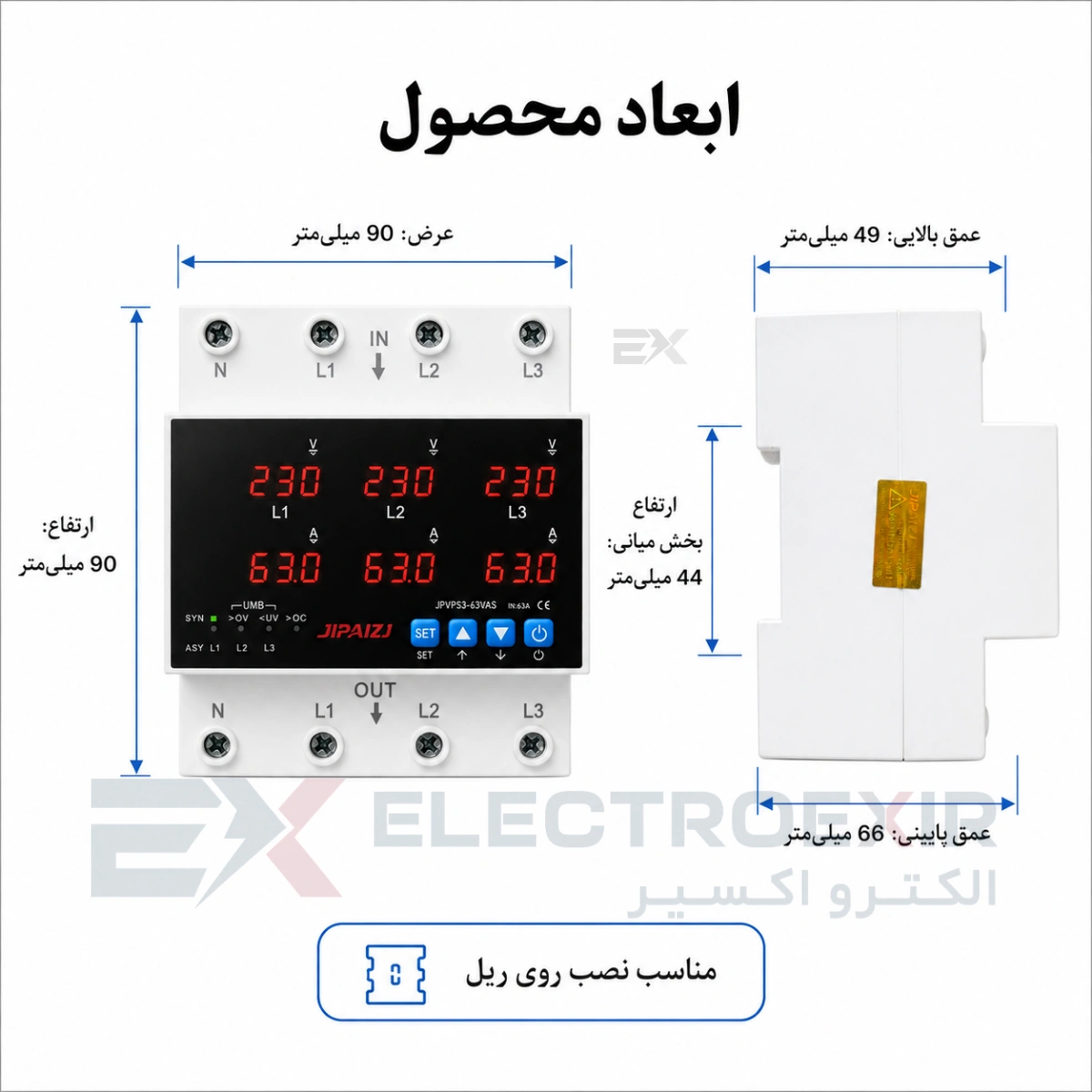

• نصب روی ریل DIN داخل تابلو برق
در مجموع، JIPAIZJ JPVPS3-63VAS گزینهای کاربردی برای پایش همزمان وضعیت هر سه فاز و افزایش حفاظت تجهیزات متصل به شبکه سهفاز است. قابلیت تنظیم پارامترهای حفاظتی، کنترل عدم تعادل و توالی فاز و نمایش مجزای ولتاژ و جریان هر فاز، امکان مدیریت دقیقتر شرایط شبکه را فراهم میکند. نصب و تنظیم دستگاه باید توسط فرد متخصص و متناسب با نوع بار، جریان مصرفی، جریان راهاندازی و مشخصات سیمکشی مدار انجام شود.
